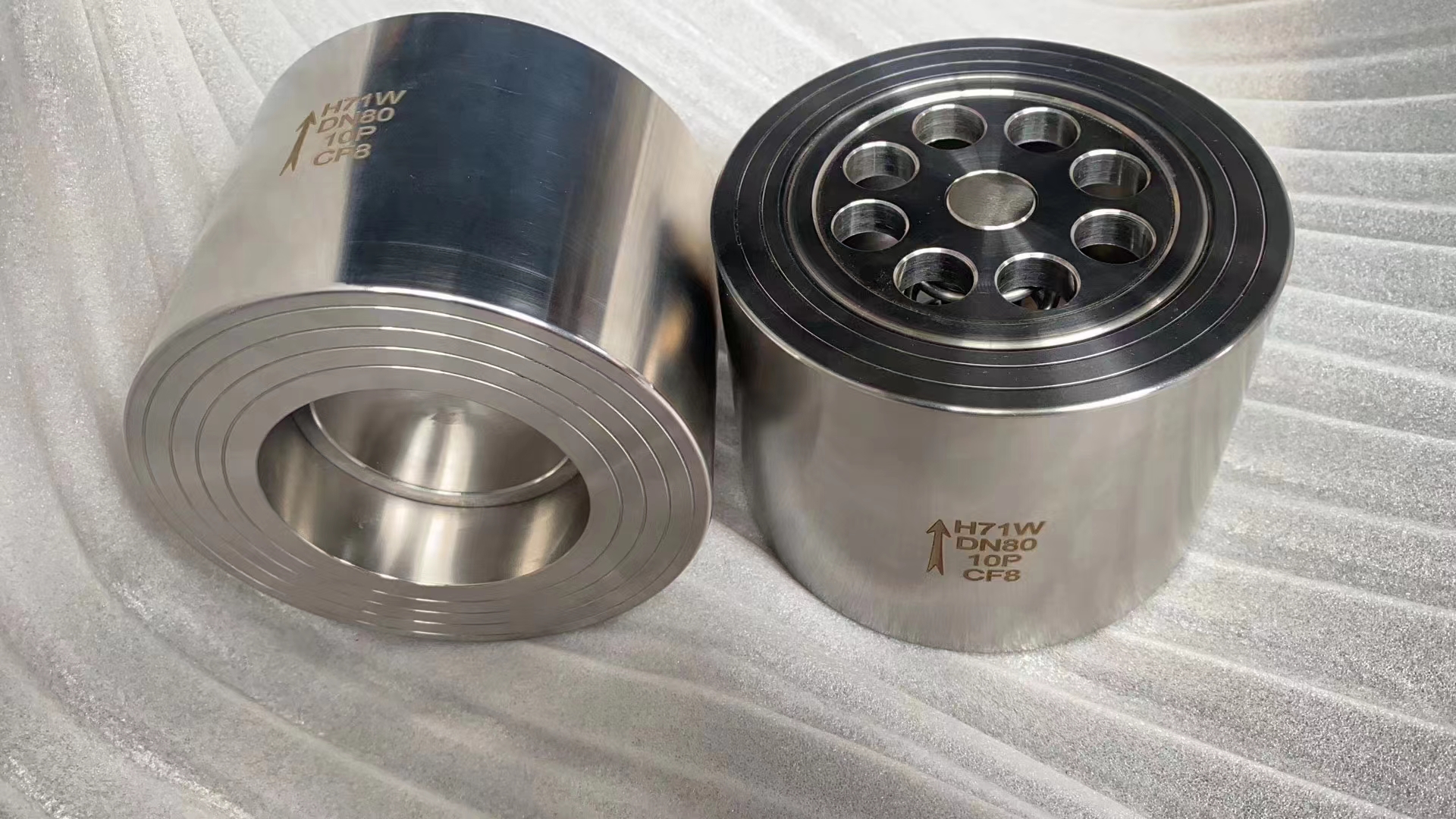

對夾式止回閥,D71W對夾式止回閥產品介紹：
型號系列：H76、H77、H71、H72、H74、H46，通經為：DN15~1200mm、1/2"~84"壓力：1.0Mpa~42Mpa、150Lb~2500Lb、溫度為-196~540℃，材質為鑄鐵、碳鋼、不銹鋼（304、316、316L）、雙相鋼、鉻鉬鋼、黃銅等材質。廣泛用于電力、水力、供熱、化工、化肥、煉油、冶金、造紙、藥類、釀酒、建筑等行業。
對夾式止回閥,D71W對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比其他止回閥短，對有安裝空間限制的場所適用。

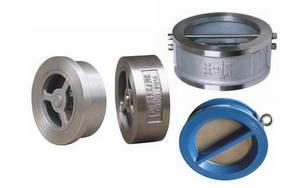

對夾式止回閥,蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用
對夾式止回閥產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
對夾式止回閥執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
對夾式止回閥,D71W對夾式止回閥技術參數
|
型號 |
公稱通徑 |
試驗壓力 |
工作溫度 |
適用溫度 |
|
殼體 |
密封 |
|
H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸氣、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
|
H71W-25H |
≤300℃ |
|
H71W-25P |
≤200℃ |
硝酸等腐蝕性介質 |
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
|
H71W-40P |
≤200℃ |
水、蒸氣 |
對夾式止回閥,D71W對夾式止回閥主要零件
|
型號 |
閥門 |
閥瓣 |
彈簧 |
|
H71H-16Q H71H-25Q |
QT400-15 |
25 |
50CrVA |
|
H71W-25H H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
|
H71W-25P H71W-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

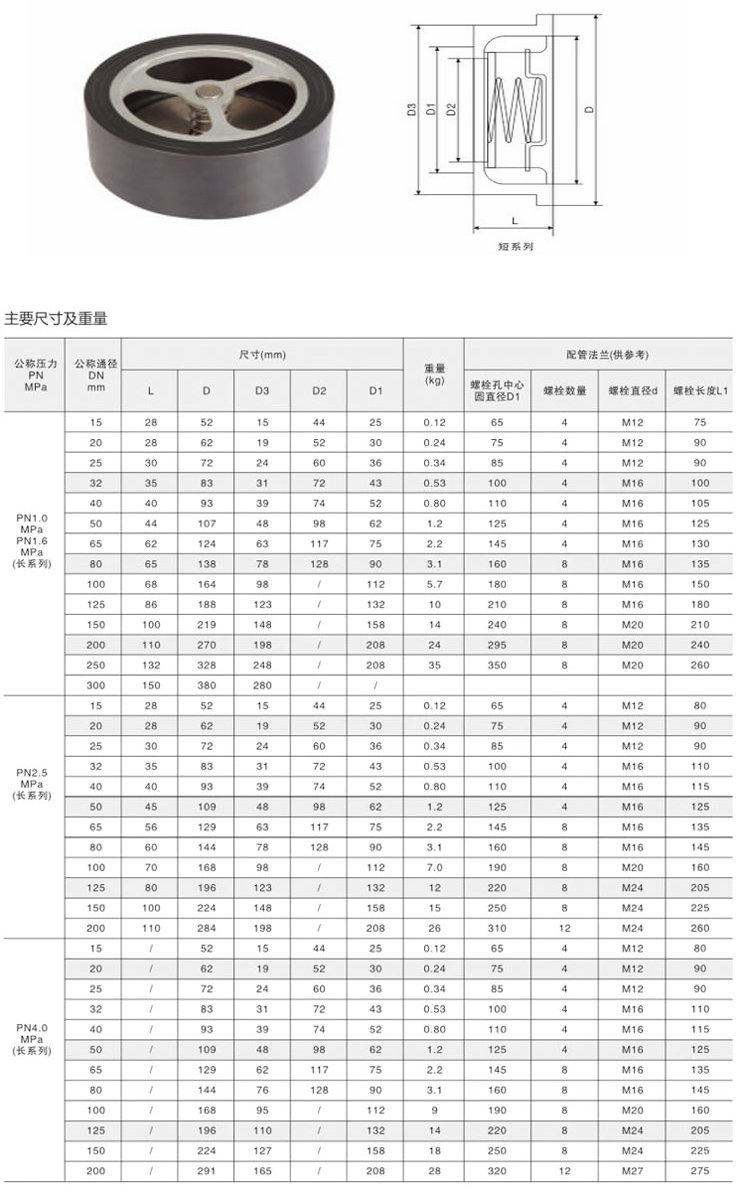

D71W對夾式止回閥尺寸結構圖：
