一體式球閥,一體式高溫球閥中的球體、密封圈采用了加工工藝密封材料,使球體表面粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫、耐磨、耐油、耐腐蝕的能力。順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。
一體式高溫球閥為金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。
高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則全開狀態。
一體式球閥,一體式高溫球閥性能參數:
|
型號 |
公稱壓力
(MPa) |
強度試驗壓力
(MPa) |
密封試驗壓
(MPa) |
適用溫度
(℃) |
適用介質 |
|
641M/F -16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
641M/F -25C |
2.5 |
4.0 |
2.8 |
-28～+350 (PPN) |
一體式球閥,一體式高溫球閥主要零部件材料:
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
|
2 |
密封圈 |
(M/F)耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |

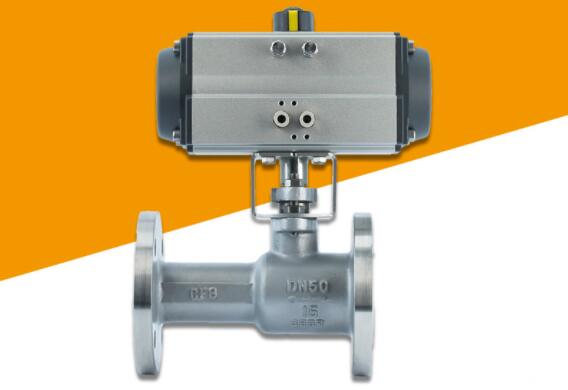

不銹鋼氣動一體式球閥圖片

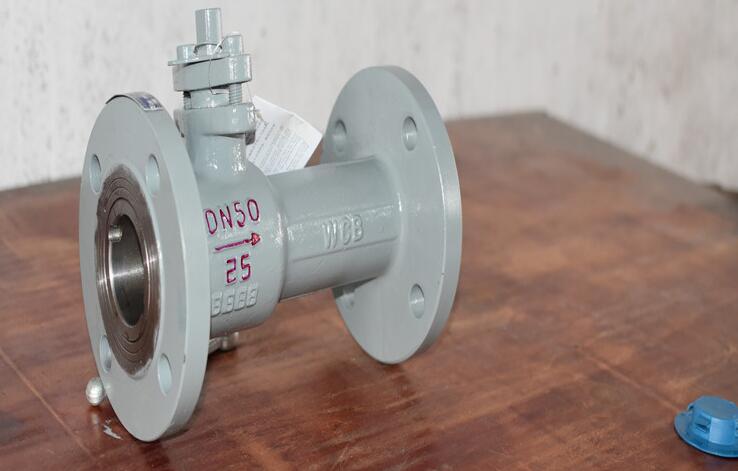

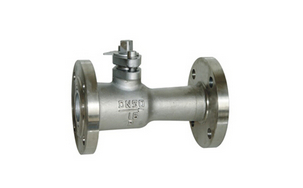

手動一體式球閥,一體式高溫球閥實物圖

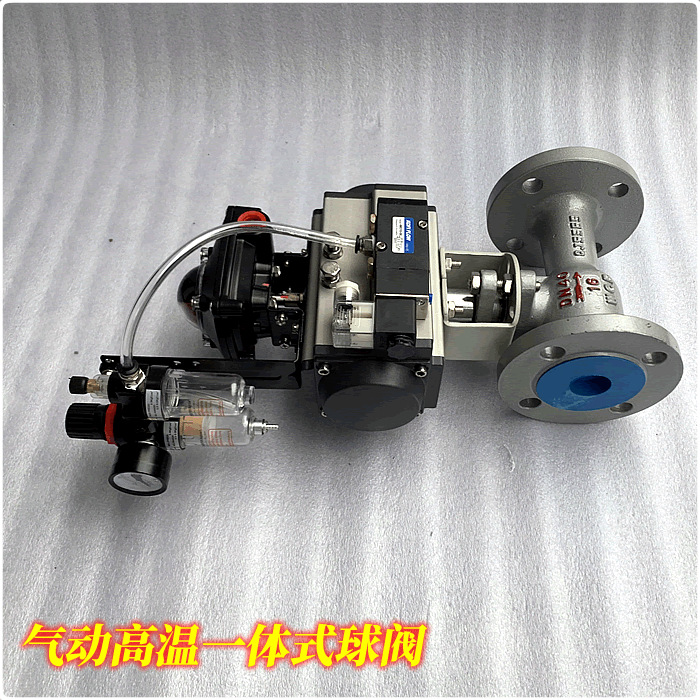

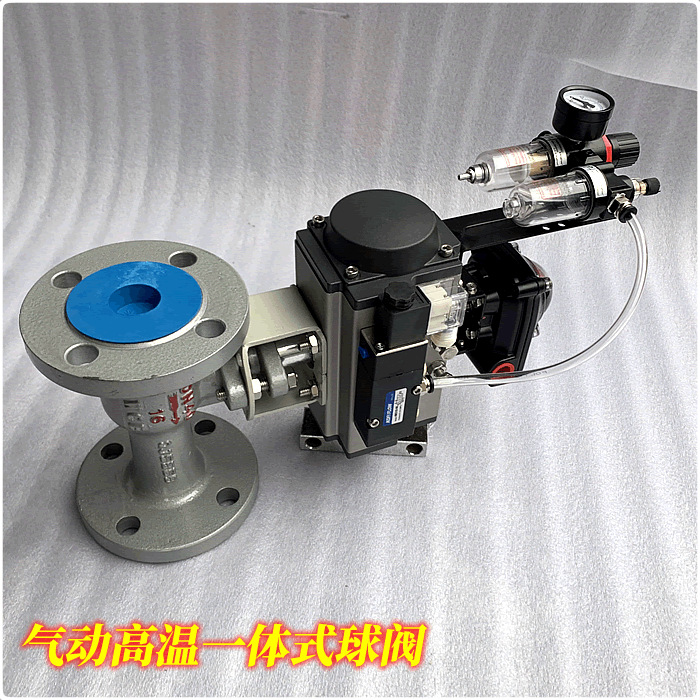

氣動鑄鐵高溫一體式球閥實物圖

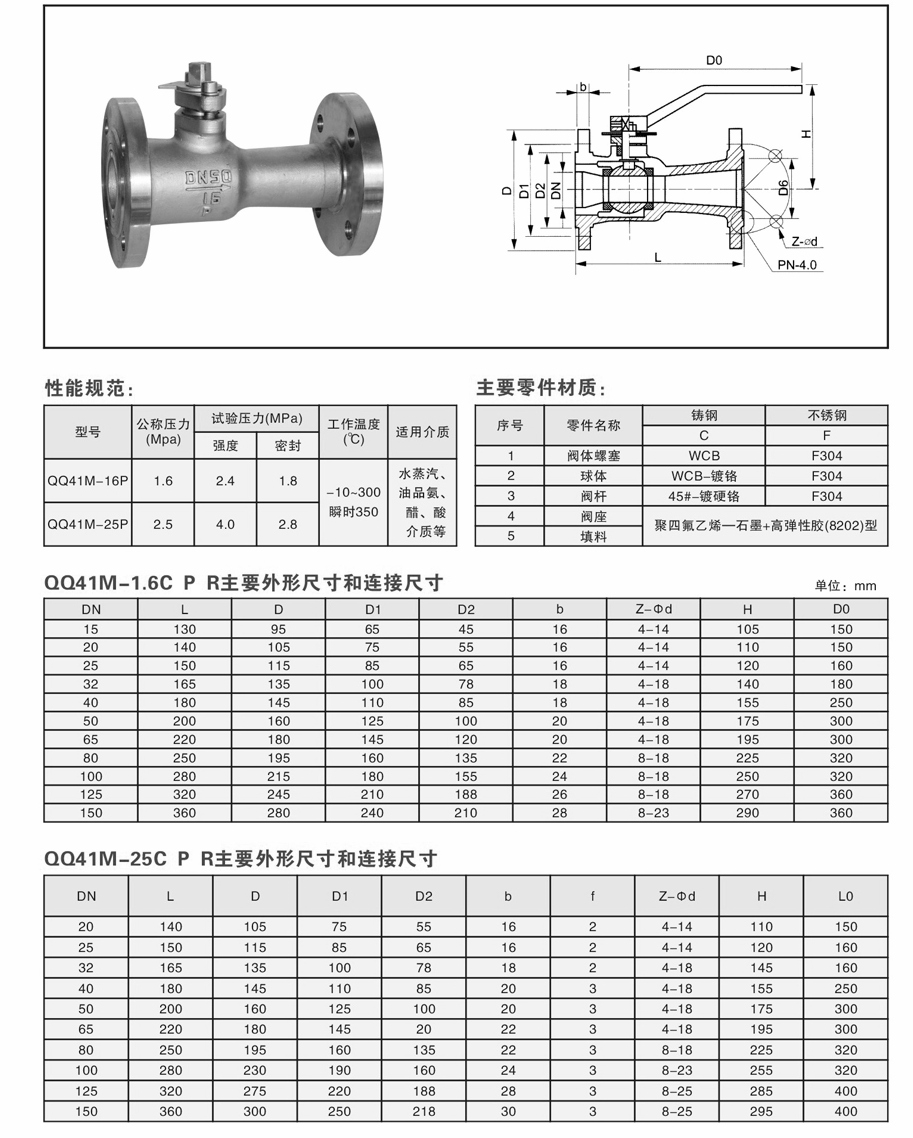

一體式球閥,一體式高溫球閥參數尺寸圖:
