真空隔膜閥,高真空隔膜閥產品介紹：
用于接通或切斷真空(壓力) 系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。高真空隔膜閥等各種真空閥產品。

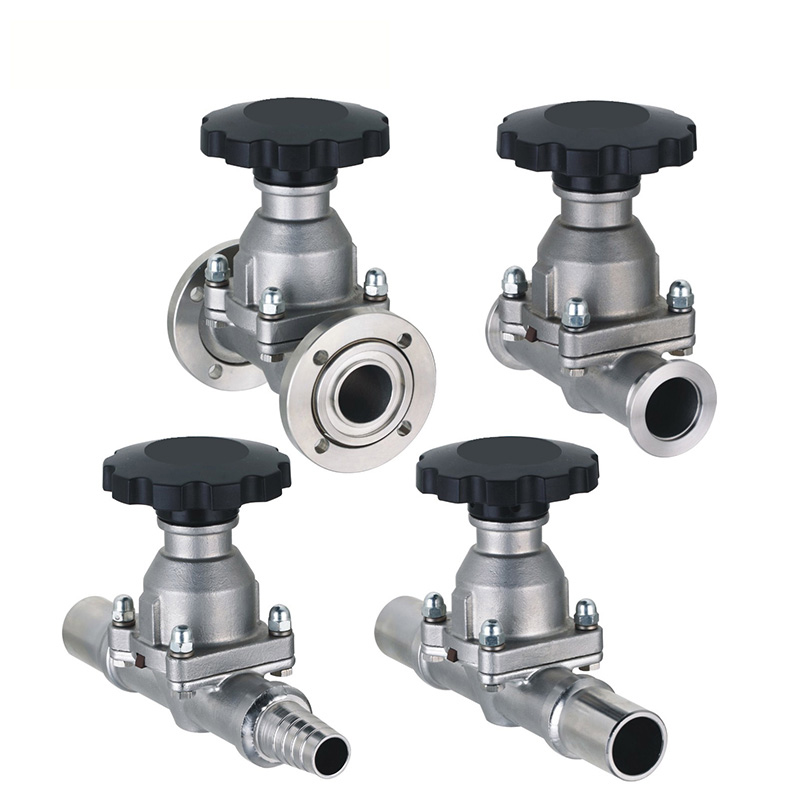

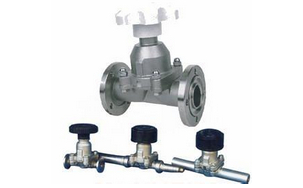

高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。
真空隔膜閥,高真空隔膜閥主要零件材料
閥體、閥板、閥桿：不銹鋼
隔膜：硅橡膠、氟橡膠。
高真空隔膜閥主要技術性能
閥門漏率：≤1.3×10-4 Pa.L/S
適用溫度：-25~+80℃(NBR)、-30~+150℃(氟橡膠)
使用壓力范圍(Pa)
活套法蘭：(GB6070、JB919)：0.6×106 ~1.3×10-4
焊接法蘭(GB6070、JB919)：1.6×106 ~1.3×10-4
快卸法蘭(GB4982)：0.1×106 ~1.3×10-4
螺紋連接：1.6×106 ~1.3×10-4
也可按用戶要求的連接標準加工
真空隔膜閥,高真空隔膜閥技術性能
|
適用范圍(Pa) |
105～1.3x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-4 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
安裝位置 |
任意 |
真空隔膜閥,高真空隔膜閥活套法蘭連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法蘭標準 |
|
GM-10 |
10 |
46 |
36 |
55 |
75 |
75 |
4-Φ6 |
JB919 |
|
GM-25 |
25 |
70 |
55 |
90 |
115 |
120 |
4-Φ7 |
GB/T6070 |
|
GM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
|
GM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 |
真空隔膜閥,高真空隔膜閥快卸法蘭(KF)連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法蘭標準 |
|
GM-10/KF |
10 |
30 |
12.2 |
55 |
75 |
75 |
GB4892 |
|
GM-25/KF |
25 |
40 |
26.2 |
90 |
115 |
100 |
|
GM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
|
GM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
真空隔膜閥,高真空隔膜閥焊接式主要外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦW |
H |
L |
|
GM-10-H(Ⅰ) |
10 |
19 |
55 |
75 |
150 |
|
GM-25H(Ⅰ) |
25 |
32 |
90 |
115 |
200 |
|
GM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
|
GM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
|
GM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
|
GM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 |
注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。

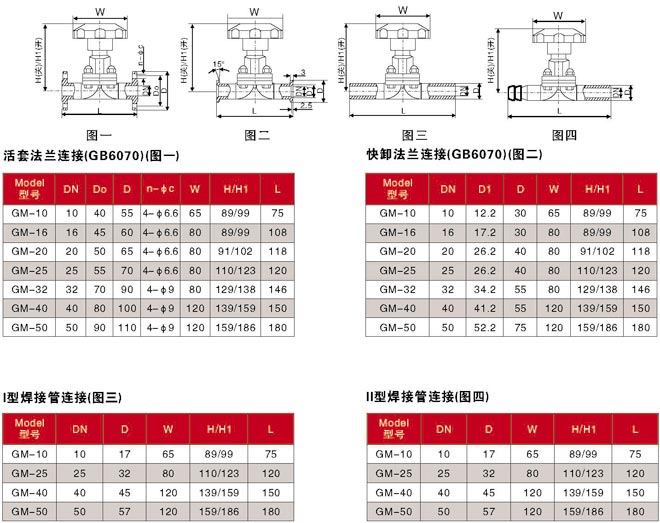

高真空隔膜閥外形及連接尺寸結構圖(mm)
